Предохранительный клапан «Прегран»: как защитить систему от разрушения и выбрать надёжную защиту

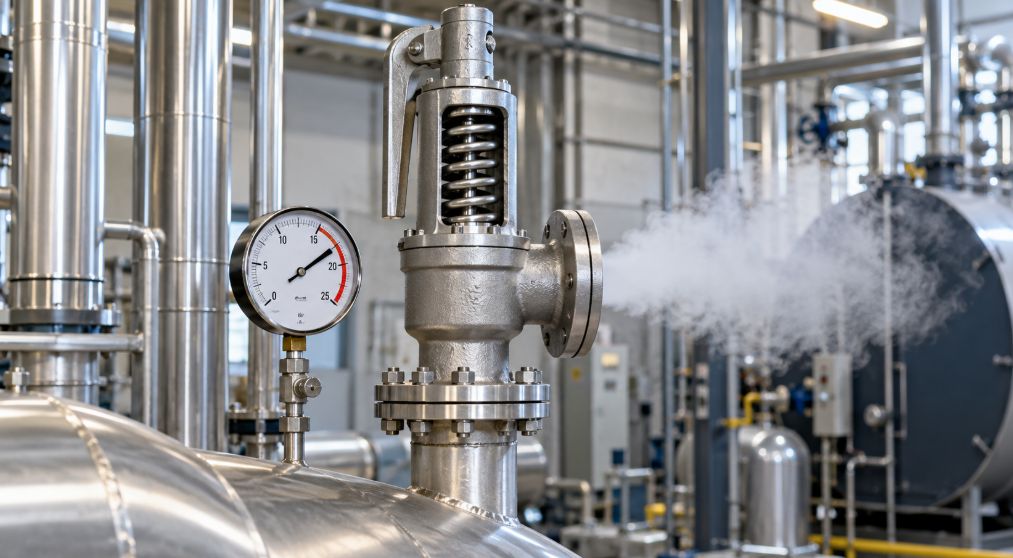

Представьте: давление в системе резко выросло. Если вовремя не сбросить избыток — трубы лопнут, оборудование выйдет из строя, а люди могут пострадать. Предохранительный клапан «Прегран» — это ваш последний рубеж, который сработает автоматически. В этой статье — как устроены клапаны «Прегран», какие бывают серии, как выбрать идеальную модель и не ошибиться при установке.
Предохранительный клапан — это устройство, которое автоматически сбрасывает избыточное давление рабочей среды при его превышении, защищая трубопроводы и оборудование от разрушения. После сброса давления до допустимого уровня клапан автоматически закрывается, восстанавливая нормальный режим работы системы.
Компания АДЛ производит предохранительные клапаны «Прегран» с 2002 года. Продукция сертифицирована, соответствует ГОСТ и успешно работает на тысячах объектов по всей России — от жилых домов до промышленных гигантов. До АДЛ такие клапаны в России массово не производились — «Прегран» стал настоящим импортозамещающим решением.
Зачем нужен предохранительный клапан: 4 причины установить его прямо сейчас
Многие недооценивают важность предохранительных клапанов, считая их «формальным элементом». На самом деле, это последняя линия обороны всей системы.
1. Защита оборудования от разрушения
Любой сосуд или трубопровод рассчитан на определённое рабочее давление. Его превышение — прямая угроза разрыва стенок, поломки арматуры и выхода из строя насосов. Предохранительный клапан сбрасывает избыток до безопасного уровня, предотвращая аварию.
2. Защита жизни и здоровья людей
Разрушение трубопровода или котла под давлением — это не просто поломка, а реальная угроза для персонала. Осколки, горячая вода, пар — последствия могут быть трагическими. Клапан «Прегран» — это безопасность людей в первую очередь.
3. Автоматическая работа без участия человека
В отличие от запорной арматуры, предохранительный клапан не требует вмешательства оператора. Он срабатывает автоматически при достижении критического давления. Это особенно важно в автоматизированных и дежурных системах, где контроль не ведётся круглосуточно.
4. Соответствие нормативным требованиям
Согласно Правилам устройства и безопасной эксплуатации, предохранительные клапаны обязательны на всех котлах, сосудах под давлением и трубопроводах. Их отсутствие — это прямое нарушение, которое грозит штрафами и остановкой объекта.
Устройство и принцип работы пружинного предохранительного клапана «Прегран»
Клапаны «Прегран» — это пружинные предохранительные клапаны прямого действия. Вся конструкция работает на балансе двух сил: давления среды и усилия пружины.
Основные элементы конструкции:
- Корпус — из латуни, чугуна или стали, в зависимости от серии;
- Запорный элемент (золотник/тарелка) — перекрывает или открывает проходное сечение;
- Пружина — создаёт усилие, противодействующее давлению среды. Настройкой пружины задаётся давление срабатывания;
- Седло — уплотнительная поверхность, к которой прилегает запорный элемент;
- Регулировочный винт или колпак — для настройки давления срабатывания (заводская настройка, изменение запрещено без специального оборудования).
Принцип работы:
- В нормальном режиме сила пружины превышает силу давления среды на запорный элемент — клапан закрыт.
- При повышении давления выше настроечного сила давления преодолевает пружину — клапан открывается.
- Избыток рабочей среды сбрасывается в атмосферу или в утилизационную систему.
- После снижения давления до допустимого уровня пружина закрывает клапан — система возвращается в нормальный режим.
Обзор основных серий предохранительных клапанов «Прегран»
АДЛ выпускает несколько серий «Прегран» под разные задачи. Вот ключевые из них.
КПП 095 — для воды, пара и сжатого воздуха (латунь)
Одна из самых массовых серий. Корпус — латунь CuZn39Pb2. Диапазон диаметров — DN 10–100 мм (резьбовое присоединение). Рабочее давление — PN 16 (до 16 бар). Рабочая температура — до +200 °С. Применяется для защиты систем отопления, водоснабжения, паропроводов и компрессорного оборудования.
КПП 095М — усиленная серия с повышенным давлением
Модернизированная версия КПП 095. Ключевое отличие — увеличенное давление до 4 МПа (40 бар). Диапазон диаметров — DN 15–50 мм. Рабочая температура — до +170 °С. Применяется в системах с повышенными требованиями к давлению.
КПП 096 — чугунная серия для высоких температур
Для систем с высокими температурами. Корпус — чугун. Диапазон диаметров — DN 20–200 мм. Рабочее давление — PN 16 или PN 40 (1,6/4,0 МПа). Рабочая температура — до +300 °С. Применяется в тепловых сетях, котельных и промышленных паропроводах.
КПП 496 — фланцевая серия для ответственных систем
Для крупных промышленных объектов. Корпус — чугун или сталь. Диапазон диаметров — DN 200–400 мм. Рабочее давление — до 6,3 МПа. Присоединение — фланцевое. Применяется в энергетике, нефтегазовой отрасли и на крупных промышленных предприятиях.
КПП 495 — для газов, воздуха и жидкостей
Универсальная серия. Диапазон диаметров — DN 10–32 мм. Рабочее давление — PN 16–40. Корпус — латунь или ковкий чугун. Применяется для водяного пара, сжатого воздуха и жидкостей.
Как выбрать предохранительный клапан «Прегран»: 5 ключевых параметров
Ниже — пошаговый алгоритм, который поможет вам подобрать идеальный клапан для вашей системы.
1. Рабочая среда — вода, пар, воздух, газ
Это первый и главный параметр. Для воды и пара подходят все серии. Для агрессивных сред — модели с корпусом из нержавеющей стали. Для газов — специальные исполнения.
2. Давление настройки (срабатывания) — от 0,05 до 16 бар
Давление срабатывания клапана должно быть равно максимально допустимому рабочему давлению защищаемого оборудования. Для большинства систем это 3, 6, 7, 10 или 16 бар. Уточняйте в паспорте вашего котла или сосуда. Диапазон настройки клапанов «Прегран» — от 0,05 до 1,6 МПа (0,5–16 бар).
3. Диаметр (DN) — от 10 до 400 мм
Диаметр клапана должен соответствовать диаметру патрубка на вашем оборудовании. «Прегран» выпускается в диапазоне от DN 10 до DN 400 мм. Для малых диаметров (DN 10–100) доступны модели с резьбовым присоединением. Для больших — с фланцевым.
4. Температура — до +200 °С, +300 °С или выше
Обратите внимание на рабочую температуру:
- КПП 095 — до +200 °С;
- КПП 095М — до +170 °С;
- КПП 096 — до +300 °С;
- КПП 496 — до +400 °.
5. Тип присоединения — резьба или фланец
Для труб малого диаметра (DN 10–100) — резьбовое присоединение. Для труб от DN 50 — фланцевое. Фланцевое соединение обеспечивает более надёжную герметизацию и удобство при демонтаже.
Сравнительная таблица серий «Прегран»
| Параметр | КПП 095 | КПП 095М | КПП 096 | КПП 496 |
|---|---|---|---|---|
| Материал корпуса | Латунь | Латунь | Чугун | Чугун/Сталь |
| Диаметр (DN) | 10–100 мм | 15–50 мм | 20–200 мм | 200–400 мм |
| Давление (PN) | 16 бар | 40 бар | 16/40 бар | 63 бар |
| Температура | до +200 °С | до +170 °С | до +300 °С | до +400 °С |
| Присоединение | Резьбовое | Резьбовое | Фланцевое | Фланцевое |
Сравнение «Прегран» с аналогами
| Параметр | «Прегран» (АДЛ) | Типичные аналоги |
|---|---|---|
| Производство | Россия, полный цикл | Китай/Европа/сборка в РФ |
| Диапазон давления | до 63 бар | до 16–40 бар |
| Диапазон температур | до +400 °С | до +200 °С |
| Диапазон диаметров | DN 10–400 | DN 15–200 |
| Материалы корпуса | Латунь/Чугун/Сталь | В основном латунь/чугун |
| Сертификация | ГОСТ Р, ТУ | Часто без документов |
Вывод: «Прегран» выигрывает по диапазону давлений и температур, ассортименту материалов и диаметров, а также по наличию сертификатов и российскому производству.
Как установить предохранительный клапан: 4 главных правила
Даже самый качественный клапан не будет работать, если его неправильно установить. Вот 4 основных правила.
Правило №1: Устанавливайте вертикально (крышкой вверх)
Предохранительный клапан должен устанавливаться строго вертикально, крышкой вверх. Это обеспечивает правильную работу пружины и предотвращает заклинивание запорного элемента.
Правило №2: Не устанавливайте запорную арматуру перед клапаном
Между защищаемым оборудованием и предохранительным клапаном не должно быть запорной арматуры (кранов, задвижек). Это может отсечь клапан от системы в критический момент.
Правило №3: Обеспечьте свободный сброс среды
Выходной патрубок клапана должен быть направлен в безопасное место (в атмосферу или в утилизационную систему). Не допускайте загромождения и замерзания сбросного трубопровода.
Правило №4: Очистите систему перед установкой
Перед установкой клапана внутренние полости системы должны быть очищены от грязи, окалины, песка и других посторонних частиц, которые могут нарушить герметичность.
3 частые ошибки при выборе и установке предохранительного клапана
❌ Ошибка №1: Неправильное давление настройки
Клапан настроен на давление выше или ниже допустимого для вашего оборудования. Решение: всегда сверяйте давление срабатывания с паспортными данными котла или сосуда.
❌ Ошибка №2: Установка клапана без учёта среды
Клапан для воды установили на пар — и он не сработал из-за разницы в плотности сред. Решение: выбирайте клапан строго под вашу рабочую среду.
❌ Ошибка №3: Игнорирование плановой проверки
Клапан стоит годами без проверки — пружина ослабла или золотник «прикипел». Решение: проводите плановую проверку не реже 1 раза в год.
Часто задаваемые вопросы (FAQ)
Как часто нужно проверять предохранительный клапан?
Согласно правилам эксплуатации, проверку работоспособности клапана следует проводить не реже одного раза в год. В некоторых отраслях — чаще, по регламенту.
Можно ли менять настройку давления самостоятельно?
Категорически не рекомендуется. Настройка давления срабатывания производится на заводе-изготовителе и опломбируется. Самостоятельное изменение настройки лишает гарантии и может привести к аварии.
Чем отличается «Прегран» от обычных клапанов?
«Прегран» — это российское импортозамещающее решение, которое ранее не производилось в массовом масштабе. Клапаны отличаются высоким качеством материалов, широким диапазоном давлений и температур и полным пакетом сертификатов.
Какой клапан выбрать для газового котла?
Для газового котла обычно требуется пружинный предохранительный клапан с давлением настройки 3 бара. Уточняйте в паспорте вашего котла.
