Регулятор давления «Гранрег»: как поддерживать стабильное давление в системе и защитить оборудование
Представьте: давление в системе скачет — насосы работают с перегрузкой, арматура изнашивается, а теплоноситель распределяется неравномерно. Регулятор давления «Гранрег» решает эту проблему автоматически. В этой статье — как устроены регуляторы, чем отличаются серии КАТ30, КАТ33, КАТ61 и как выбрать идеальную модель для вашей системы.
Регулятор давления — это устройство, которое автоматически поддерживает заданное давление рабочей среды в трубопроводе независимо от колебаний расхода или давления на входе. Это защита насосов, арматуры и всего оборудования от перегрузок и гидроударов.
Компания АДЛ производит регулирующие клапаны и регуляторы давления «Гранрег» с 2002 года. Продукция сертифицирована, соответствует ГОСТ и успешно работает на тысячах объектов по всей России — от жилых домов до промышленных гигантов.
Зачем нужен регулятор давления: 4 причины установить его прямо сейчас
Многие недооценивают важность регуляторов, считая их «дополнительным элементом». На самом деле, это страховка всей системы.
1. Защита оборудования от перегрузок
Скачки давления — главная причина поломки насосов, теплообменников и арматуры. Регулятор автоматически сглаживает перепады, продлевая срок службы оборудования.
2. Экономия электроэнергии
При стабильном давлении насосы работают в оптимальном режиме, без перегрузок. Это снижает расход электроэнергии до 20%.
3. Равномерное распределение теплоносителя
В системах отопления и горячего водоснабжения регулятор обеспечивает одинаковое давление на всех этажах и участках. Никаких «холодных» радиаторов на верхних этажах.
4. Защита от гидроударов
При резком закрытии запорной арматуры возникает гидроудар, который может разрушить трубопровод. Регулятор гасит эти скачки, предотвращая аварии.
Устройство и принцип работы регулятора давления «Гранрег»
Регулятор давления «Гранрег» — это односедельный клапан прямого действия. Его конструкция включает несколько ключевых элементов:
- Корпус — чугунный (СЧ25) или стальной, обеспечивающий прочность и герметичность;
- Плунжер и седло — из нержавеющей стали 20Х13, формирующие запорный орган;
- Мембрана — из EPDM с полиэстровой тканью, чувствительный элемент, реагирующий на изменение давления;
- Пружина — создаёт усилие, противодействующее давлению среды;
- Настроечный винт — для установки нужного давления.
Принцип работы: регулятор автоматически поддерживает заданное давление за счёт уравновешивания силы пружины и силы давления среды на мембрану. При повышении давления клапан прикрывается, при понижении — открывается. Всё автоматически, без участия человека.
Обзор основных серий регуляторов «Гранрег»
АДЛ предлагает несколько серий регуляторов давления под разные задачи. Вот основные из них.
КАТ30 — редукционный клапан (регулятор давления «после себя»)
Самая популярная серия. Предназначен для автоматического поддержания заданного давления после регулятора. Рабочая среда — вода, пар, воздух, негорючие газы.
- Диапазон диаметров: DN 15–150 мм
- Рабочее давление: PN 16
- Рабочая температура: до +150 °С (вода), до +200 °С (пар), до +80 °С (воздух)
- Диапазон настройки: 0,08–0,32 МПа (0,8–3,2 бар)
- Материал корпуса: чугун СЧ25
- Уплотнение: EPDM
КАТ33 — регулятор перепада давления
Предназначен для автоматического поддержания заданного перепада давления между двумя точками системы. При повышении разности давлений клапан закрывается, при понижении — открывается.
- Диапазон диаметров: DN 25–150 мм
- Рабочее давление: PN 16
- Рабочая температура: до +150 °С (вода), до +200 °С (пар)
- Диапазон настройки: 0,08–0,32 МПа (0,8–3,2 бар)
- Класс герметичности: IV
- Срок службы: 10 лет
КАТ61 — регулятор давления «после себя» для воды и воздуха
Упрощённая версия регулятора «после себя» для воды и воздуха. Рабочая температура — до +150 °С. Подходит для систем, где не требуется работа с паром.
КАТ41 — редукционный клапан для высоких температур
Для систем с повышенными температурами:
- Рабочая температура: до +230 °С (пар), до +160 °С (вода и сжатый воздух)
- Более высокая температурная стойкость по сравнению с КАТ30
Как выбрать регулятор давления «Гранрег»: 5 ключевых параметров
Ниже — пошаговый алгоритм, который поможет вам подобрать идеальный регулятор для вашей системы.
1. Тип регулятора — «после себя» или перепада давления
«После себя» (КАТ30, КАТ61) — поддерживает постоянное давление на выходе. Подходит для систем, где нужно стабилизировать давление перед потребителями (насосы, теплообменники, отопительные приборы).
Перепада давления (КАТ33) — поддерживает постоянную разность давлений между двумя точками. Подходит для систем отопления и ГВС, где важно обеспечить равномерное распределение теплоносителя.
2. Диаметр (DN) — от 15 до 150 мм
Диаметр регулятора должен соответствовать диаметру трубы. АДЛ предлагает регуляторы от DN 15 до DN 150 мм.
3. Рабочая среда — вода, пар, воздух, газ
Для воды и воздуха подходят все серии. Для пара — КАТ30, КАТ33, КАТ41. Для агрессивных сред — специальные исполнения с корпусом из нержавеющей стали.
4. Температура — до +150 °С, +200 °С или +230 °С
Обратите внимание на рабочую температуру:
- КАТ30, КАТ33 — до +150 °С (вода), до +200 °С (пар)
- КАТ41 — до +160 °С (вода), до +230 °С (пар)
- КАТ61 — до +150 °С (вода и воздух)
5. Диапазон настройки давления — 0,08–0,32 МПа (0,8–3,2 бар)
Убедитесь, что диапазон настройки регулятора перекрывает ваше рабочее давление. Стандартный диапазон для большинства серий — 0,08–0,32 МПа (0,8–3,2 бар).

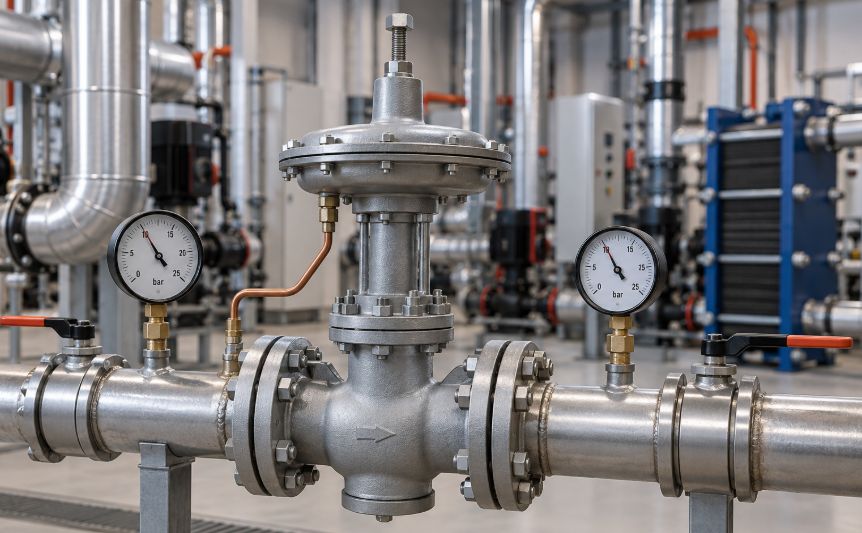

Где устанавливать регулятор давления: 3 главных правила
Даже самый качественный регулятор не будет работать, если его неправильно установить. Вот 3 основных правила.
Правило №1: Устанавливайте на прямом участке трубы
До и после регулятора должен быть прямой участок трубы длиной не менее 5 диаметров. Это необходимо для ламинарного потока — только тогда регулятор будет работать корректно.
Правило №2: Соблюдайте направление потока
На корпусе каждого регулятора есть стрелка, указывающая направление потока. Устанавливайте регулятор строго по стрелке.
Правило №3: Для КАТ33 требуются импульсные трубки
Регулятор перепада давления КАТ33 подключается к системе с помощью двух импульсных трубок (6×1 мм), которые присоединяются в точках поддержания перепада давления. Трубки входят в комплект поставки.
Сравнительная таблица: регуляторы «Гранрег» vs аналоги
| Параметр | «Гранрег» (АДЛ) | Типичные аналоги |
|---|---|---|
| Тип регулятора | «После себя» и перепада | В основном «после себя» |
| Рабочая температура (пар) | До +230 °С | До +150 °С |
| Диапазон диаметров | DN 15–150 | DN 15–100 |
| Материал корпуса | Чугун / Сталь / Нержавейка | В основном чугун |
| Срок службы | 10 лет | 5–7 лет |
| Наличие сертификатов | ГОСТ Р, ТУ | Часто без документов |
Вывод: регуляторы «Гранрег» выигрывают по температурному диапазону, ассортименту (два типа регуляторов) и сроку службы.
3 частые ошибки при выборе и установке регулятора давления
Чтобы вы не повторили чужих ошибок, вот 3 самых распространённых.
❌ Ошибка №1: Неправильный выбор типа регулятора
Взяли регулятор «после себя» (КАТ30) вместо регулятора перепада (КАТ33) — и система работает нестабильно. Решение: чётко определите задачу: вам нужно стабилизировать давление на выходе или перепад между двумя точками?
❌ Ошибка №2: Игнорирование импульсных трубок для КАТ33
Регулятор перепада давления КАТ33 не будет работать без импульсных трубок. Их нужно подключить в точках поддержания перепада. Решение: убедитесь, что трубки есть в комплекте и правильно подключены.
❌ Ошибка №3: Установка на изогнутом участке трубы
Регулятор, установленный сразу после поворота или тройника, работает некорректно из-за турбулентности потока. Решение: устанавливайте регулятор на прямом участке длиной не менее 5 диаметров до и после.
Нужен регулятор давления «Гранрег» для вашей системы?
Официальный поставщик АДЛ предлагает полный спектр регуляторов давления «Гранрег» со склада в Москве с доставкой по России и странам СНГ.
📞 Звоните: +7 (495) 145-98-65
Инженеры помогут подобрать оптимальную модель регулятора под ваши параметры. Бесплатная консультация. Гарантия качества. Отгрузка в день заказа.
Статья подготовлена для технических специалистов, инженеров-проектировщиков, монтажников и эксплуатантов систем водоснабжения, отопления и промышленных трубопроводов.
